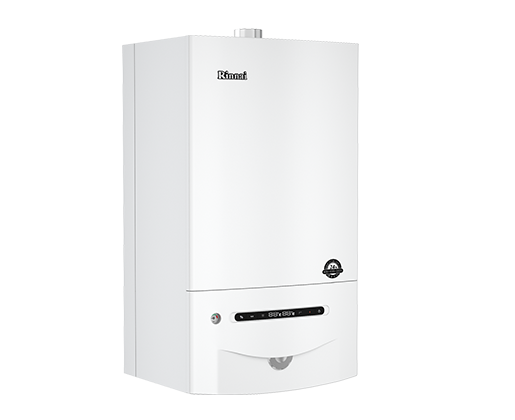

晶典系列 壁挂炉RBS-24UER（B）
先进的PWM燃气 比例控制技术
板式换热器，换热更高效
不间断连续保温控制方式，更节能、寿命更长
静音运行，噪音低于45dB
断电记忆功能
多重安全保护
技术参数
| 产品编号 ： | RBS-24UER(B) |
|---|---|
| 温度控制方式 ： | 温度设定+比例燃烧方式 |
| 外形尺寸(mm) ： | H720×W420×D320 |
| 燃气种类 ： | 天然气12T |
| 热效率(能效等级) ： | ≥88%(二级) |
| 最小额定供暖热负荷(kW(kcal/h)) ： | 11 |
| 最小额定供暖热输出(kW(kcal/h)) ： | 9.2 |
| 供暖循环形式 ： | 密闭式 |
| 额定产热水能力(Δt=25℃)(kg/min) ： | 13.5 |
| 热水最低启动水量(L/min) ： | 2.4(0.1kgf/cm²) |
| 额定电源 ： | AC200V/50HZ |
| 燃气接口 ： | 天然气T：R3/4″ |
| 冷水及热水接口 ： | R1/2″ |
| 循环水泵扬程(m) ： | 5 |
| 安全装置 ： | 防冻装置；防过压装置；低压保护装置 |
| 产品型号 ： | L1PB27-24UER(B) |
|---|---|
| 热交换形式及点火方式 ： | 瞬间热交换及连续脉冲点火 |
| 安装形式 ： | 室内壁挂式(强制给排气FF) |
| 净重(包装后)(kg) ： | 39 |
| 额定燃气压力(kPa) ： | 天然气T：2 |
| 最大额定供暖热负荷(kW(kcal/h)) ： | 27.4 |
| 最大额定供暖热输出(kW(kcal/h)) ： | 23.5 |
| 供暖循环压力(MPa) ： | 0.1~0.3(1~3kgf/cm²) |
| 供暖-温度设定范围(℃) ： | 40~85 |
| 额定产热水能力(Δt=30℃)(kg/min) ： | 11.3 |
| 热水温度设定范围(℃) ： | 35~60 |
| 额定电功率(W) ： | 110 |
| 供暖及回水接口 ： | R3/4″ |
| 膨胀水箱容积(L) ： | 6 |
| 给排气管直径(mm) ： | 同轴管Φ60/Φ100(最长3米2弯) |

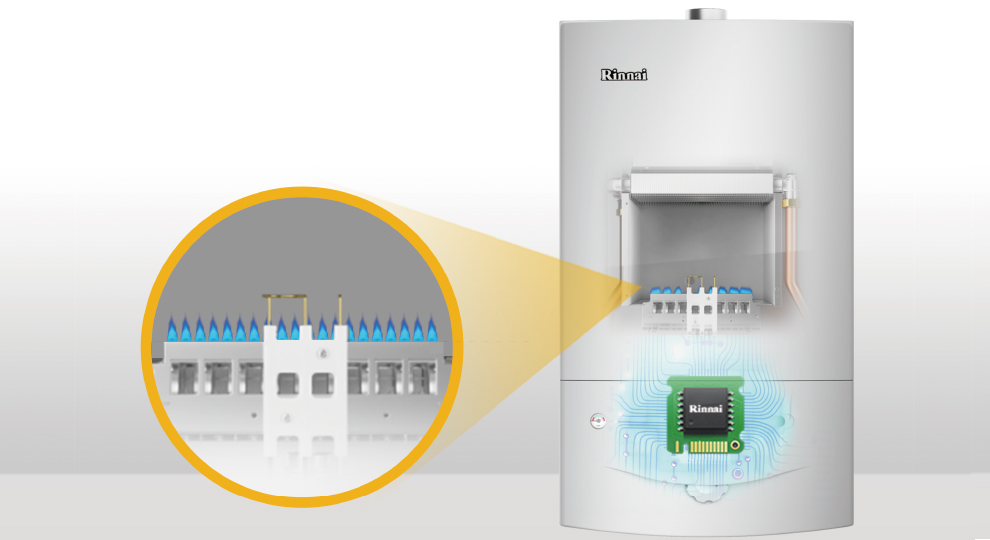

先进的PWM燃烧比例控制技术
多点实时的温控系统，控制器根据温度和流量等反馈信息，自动调节燃气供给量，精准控制采暖和生活热水的温度，使热水和采暖的温度恒定在您所选的温度上。

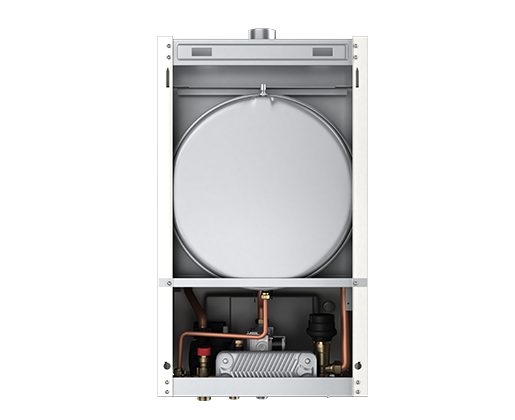

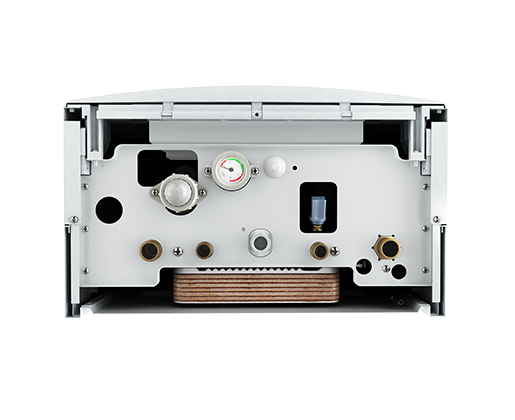

板式换热器设计
板式换热器设计，换热更高效

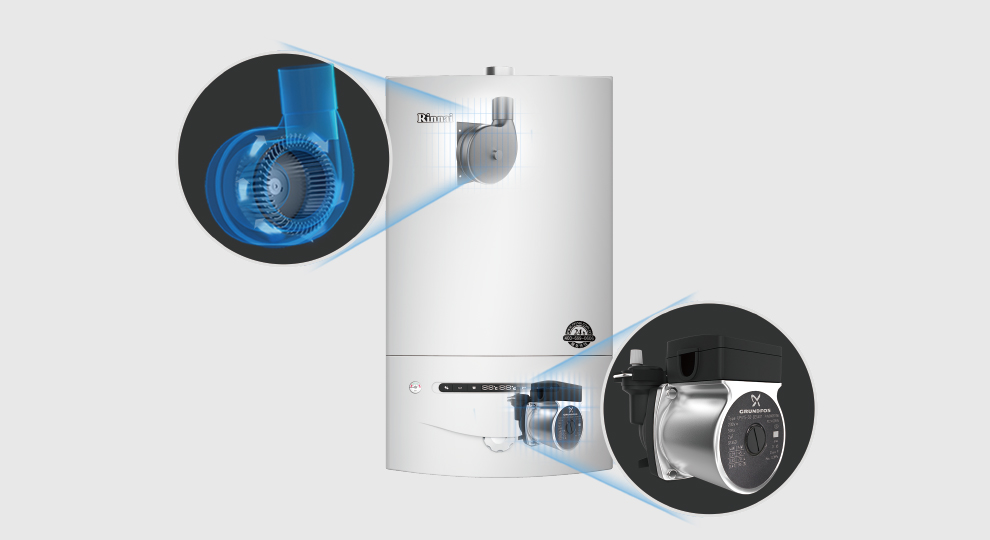

静音运行
防震结构设计，低转速大风量，噪音低。国际知名品牌。
三档调节，稳定性高，寿命长，噪音低。
噪音低于45dB
高品质的风机和水泵，同时配置了吸音装置可以吸收燃烧时产生的噪音，将其控制在45dB以下，低于国家标准（65dB）。
断电记忆功能
壁挂炉安全运行过程中停电，将自动保存停电前的设置。重新通电后，壁挂炉会自动执行停电前的程序，您无需重新设置。
多重安全保护装置
设置有多重过热保护，熄火保护，烟道堵塞保护，超压保护，防冻保护等安全保护装置，同时采用强制给排气系统，消除对室内空气的影响。

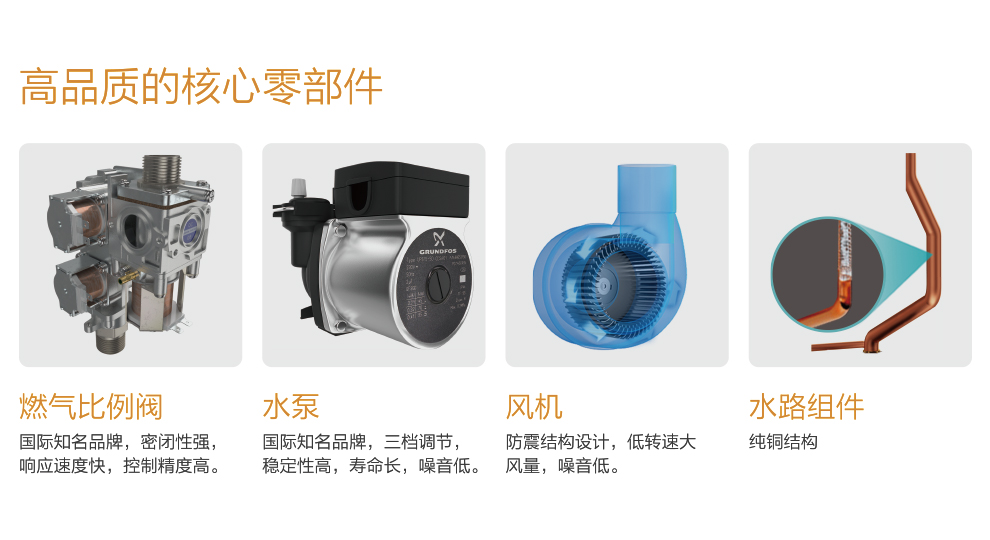

高品质的核心零部件

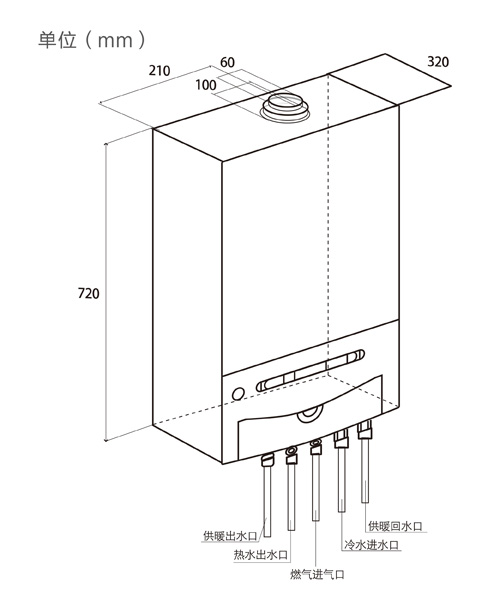

安装示意图
型号：RBS-24UER（B）
单位：mm
