睿恒系列 壁挂炉RBS-22UX
自动、手动、外出防冻三种工作模式
不间断连续保温控制方式，更节能、寿命更长
生活热水±1℃恒温控制
搭载水量伺服器，水温更准确
微火苗燃烧技术，夏天洗浴水温不烫
板式换热器，换热更高效
技术参数
| 产品编号 ： | RBS-22UX |
|---|---|
| 外形尺寸(mm) ： | H700×W400×D270 |
| 额定燃气压力(kPa) ： | 天然气T：2 |
| 最大额定供暖热负荷(kW(kcal/h)) ： | 26.3 |
| 最大额定热水热负荷(kW(kcal/h)) ： | 30.5 |
| 最大额定供暖热输出(kW(kcal/h)) ： | 21.8 |
| 供暖循环压力(MPa) ： | 0.1~0.3(1~3kgf/cm²) |
| 供暖-温度设定范围(℃) ： | Lo,40,45,50,55,60,65,70,75,80,85 共11档 |
| 额定产热水能力(Δt=30℃)(kg/min) ： | 12.2 |
| 热水温度设定范围(℃) ： | 35,36,37,38,39,40,41,42,43,44,45,46,47,50,55,60 共16档 |
| 额定电功率(W) ： | 131 |
| 供暖及回水接口 ： | R3/4″ |
| 膨胀水箱容积(L) ： | 8 |
| 给排气管直径(mm) ： | 同轴管Φ60/Φ100(最长3米2弯) |
| 产品型号 ： | L1GB26-22UX |
|---|---|
| 安装形式 ： | 室内壁挂式(强制给排气FF) |
| 净重(包装后)(kg) ： | 32.5(36) |
| 热效率(能效等级) ： | ＞88%(二级) |
| 最小额定供暖热负荷(kW(kcal/h)) ： | 5.3 |
| 最小额定热水热负荷(kW(kcal/h)) ： | 3.9 |
| 最小额定供暖热输出(kW(kcal/h)) ： | 4.6 |
| 供暖循环形式 ： | 密闭式 |
| 额定产热水能力(Δt=25℃)(kg/min) ： | 14.6 |
| 热水最低启动水量(L/min) ： | 2.4(0.1kgf/cm²) |
| 额定电源 ： | AC200V/50HZ |
| 燃气接口 ： | 天然气T：R1/2″ |
| 冷水及热水接口 ： | R1/2″ |
| 循环水泵扬程(m) ： | 6 |

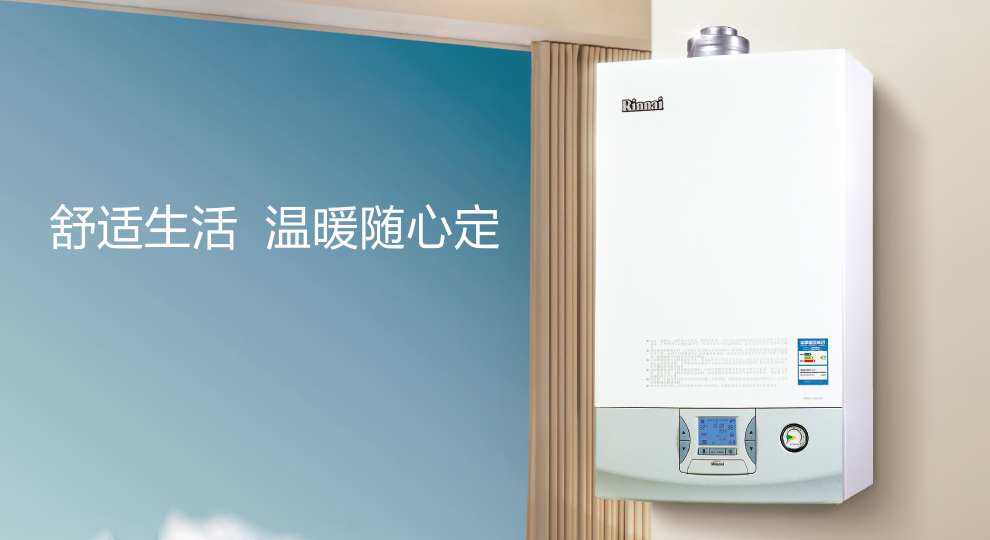

舒适生活 温暖随心定
智能技术 温暖生活
温度控制 我们做得更好
安全 我们做得更多
不间断连续保温控制方式，更节能
普通壁挂炉供暖时，达到设定温度后采暖炉即停止工作，温度降到一定程度后再次启动加热。林内壁挂炉采用了不间断连续保温控制方式，达到设定温度后自动采用小火不间断保温，大大增加了产品的使用寿命，更节能。

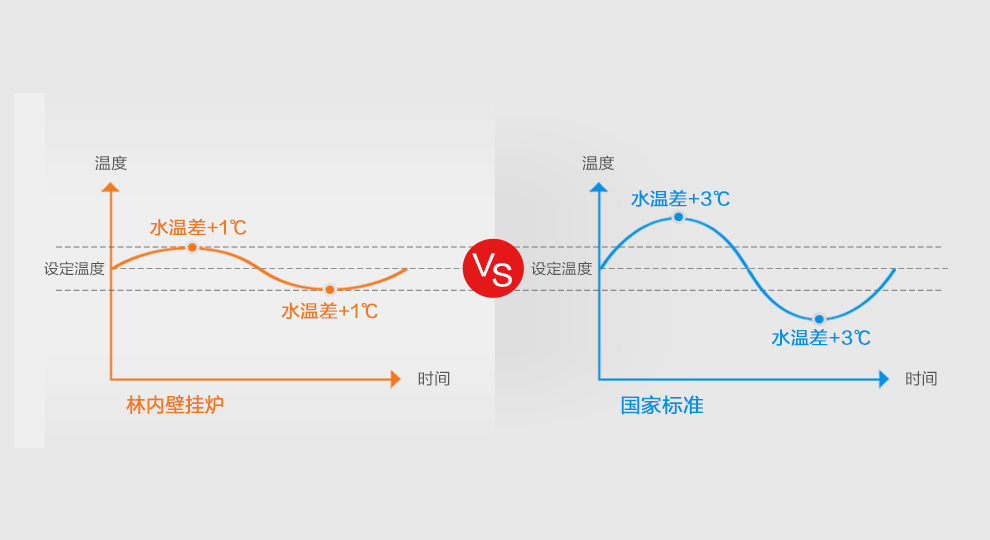

生活热水±1℃恒温技术
壁挂炉受到水压、气压影响，水温容易造成忽冷忽热。林内壁挂炉采用先进的恒温系统，燃气比例阀对燃气进行控制，水量伺服器对水量进行控制，可以快速实现恒定水温，将波动范围控制在±1℃，洗浴更舒适。

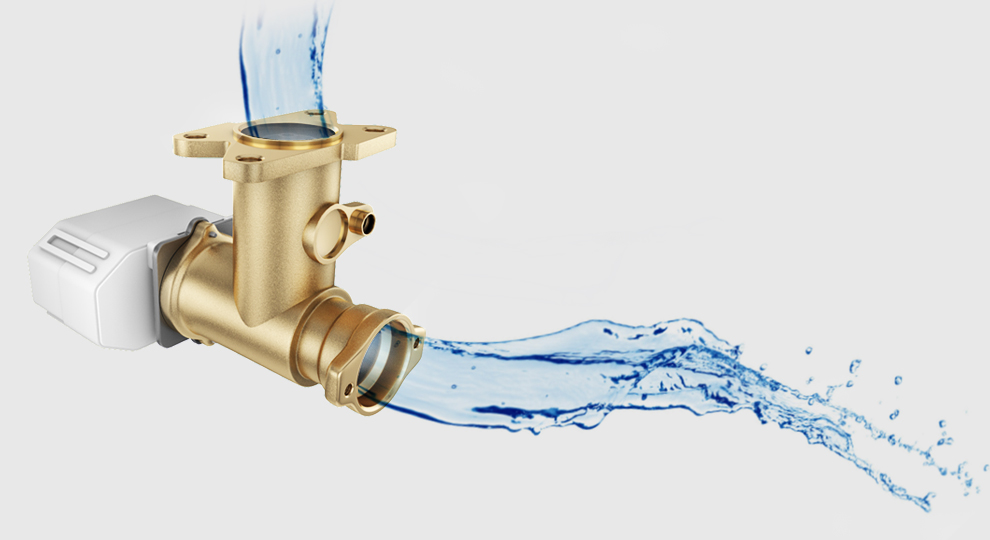

搭载水量伺服器
由于进水温度的不同，普通壁挂炉往往很难精准设定水温。林内壁挂炉搭载了水量伺服器，
通过控制水量，在短时间内提供用户所需热水，快速获得设定的水温。
微火苗技术
在南方地区或者使用顶楼水箱的用户，夏天自来水温度较高。开启壁挂炉水温会很烫，而不开壁挂炉水温就凉。林内壁挂炉采用了微火苗技术，温水可低至3度，解决了夏天出水温度烫的行业难题。

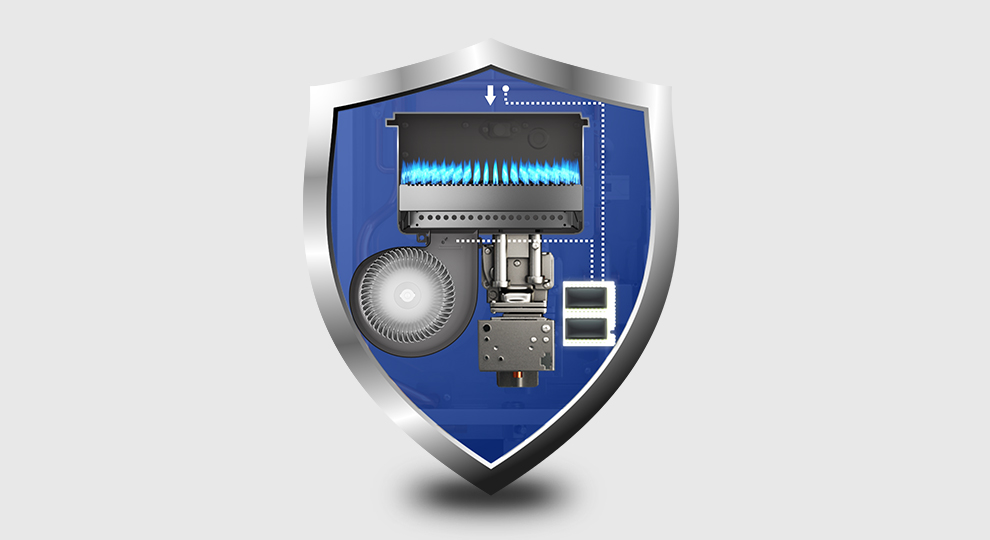

一氧化碳超标防止装置
大部分安全事故的原因是一氧化碳超标，而其主要原因是燃烧不充分。林内采用一氧化碳超标防止装置，壁挂炉会自动调整风机转速， 调整供氧量，确保燃烧充分，始终将一氧化碳控制在安全范围内，无需报警器。（发明专利号：ZL 200510104804.7）
47度安全锁功能
用户洗浴过程中，为防止误操作引发烫伤。林内壁挂炉特设定了47度安全锁功能，用水过程中设定温度在35℃-47℃之间任意调节，需要高于47℃的水时，必须关闭水阀才能调节，防止意外烫伤。
三重防冻装置
冬季，壁挂炉容易冻裂，损伤内部零件。林内壁挂炉在通电状态下，三重防冻保护壁挂炉，全面保护壁挂炉零件，让壁挂炉在冬天也能正常运行。

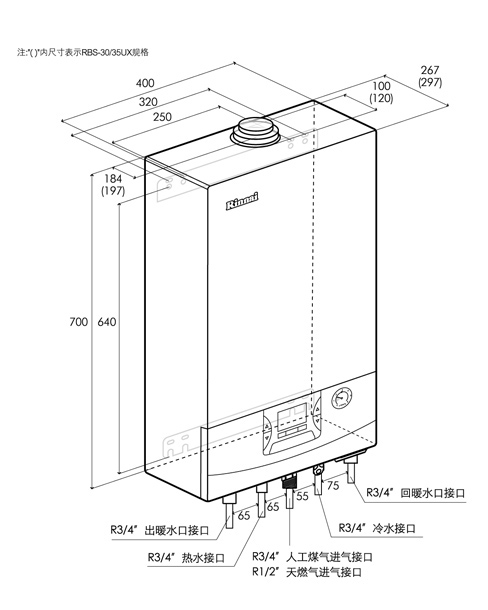

安装示意图
型号：RBS-22UX
单位：mm
