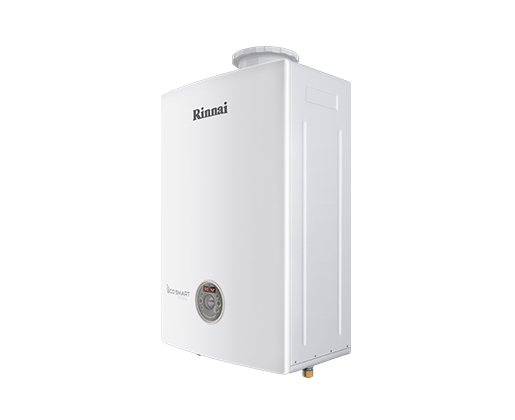

智能系列 壁挂炉RBS-20K87
原装进口
冷凝技术，国家一级能效
CO、NOx双低排放，更环保
不间断连续保温控制方式，更节能、寿命更长
专利一氧化碳超标防止装置，无需报警
三重防冻功能
技术参数
| 产品编号 ： | RBS-20K87 |
|---|---|
| 温度控制方式 ： | 温度设定+比例燃烧方式 |
| 外形尺寸(mm) ： | H660×W440×D280 |
| 燃气种类 ： | 天然气12T |
| 最大额定供暖热输入(kW(kcal/h)) ： | 20.5 |
| 最大额定热水热输入(kW(kcal/h)) ： | 25.8 |
| 最大额定供暖热输出(kW(kcal/h)) ： | 18.7 |
| 最大冷凝供暖热输出(kW(kcal/h)) ： | 20 |
| 供暖循环压力(MPa) ： | 0.3(1~3kgf/cm²) |
| 供暖-温度设定范围(℃) ： | 40~85 |
| 额定产热水能力(Δt=25℃)(kg/min) ： | 11.4 |
| 热水最低启动水量(L/min) ： | 2.3 |
| 额定电功率(W) ： | 140 |
| 供暖及回水接口 ： | R3/4″ |
| 膨胀水箱容积(L) ： | 5.5 |
| 给排气管直径(mm) ： | 同轴管Φ80/Φ120(最长3米2弯) |
| 产品型号 ： | LL1GBD20-20K87 |
|---|---|
| 热交换形式及点火方式 ： | 瞬间热交换及连续脉冲点火 |
| 安装形式 ： | 室内壁挂式(强制给排气FF) |
| 净重(包装后)(kg) ： | 30 |
| 热效率(能效等级) ： | 热水＞96%/供暖＞94(一级能效) |
| 最小额定供暖热输入(kW(kcal/h)) ： | 4 |
| 最小额定热水热输入(kW(kcal/h)) ： | 4 |
| 最小额定供暖热输出(kW(kcal/h)) ： | 3.8 |
| 最小冷凝供暖热输出(kW(kcal/h)) ： | 4 |
| 供暖循环形式 ： | 密闭式 |
| 热水温度设定范围(℃) ： | 35~60 |
| 额定产热水能力(Δt=30℃)(kg/min) ： | 9.5 |
| 额定电源 ： | AC200V/50HZ |
| 燃气接口 ： | 天然气T：R1/2″ |
| 冷水及热水接口 ： | R1/2″ |
| 循环水泵扬程(m) ： | 7 |
| 安全装置 ： | 过热保护装置；防冻装置；防过压装置；燃烧器安全装置；避雷保护装置；防沸腾保护装置；低水位保护装置 |

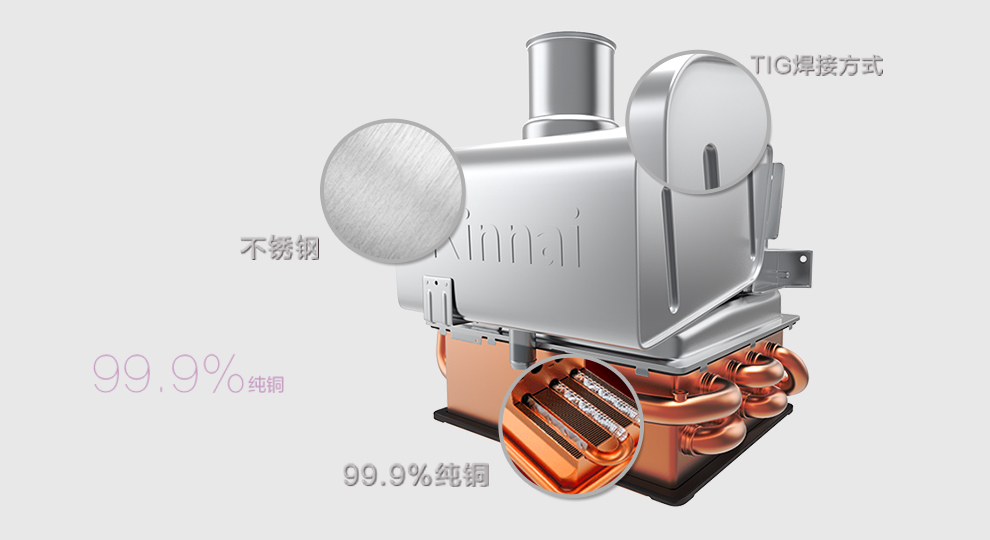

高效燃烧系统
燃烧系统分别使用不锈钢潜热交和99.9%纯铜主热交换器。
高效冷凝技术
充分吸收烟气中的热量，排烟温度降至50℃~60℃（非冷凝式排烟温度在150℃以上），减少燃气消耗，节约燃气。

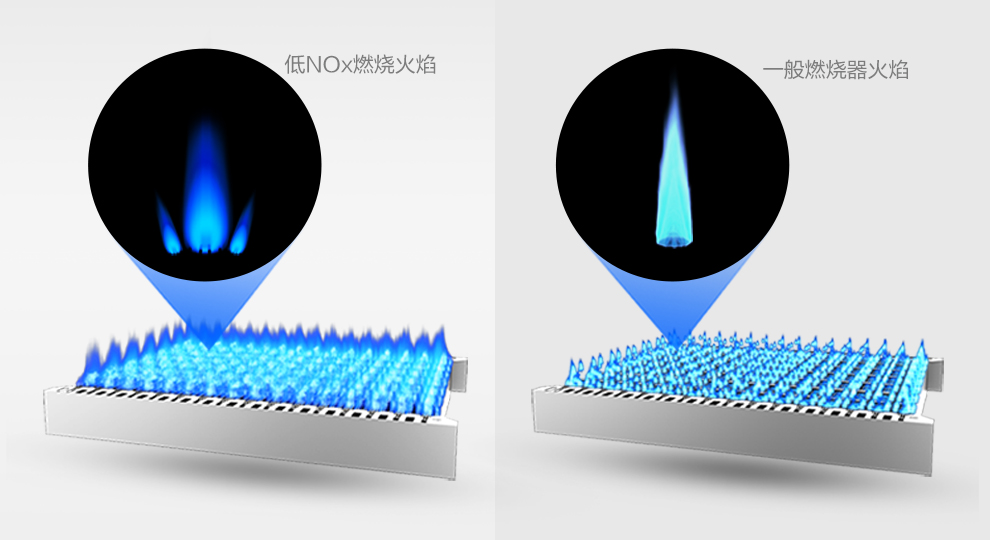

高效低NOx燃烧器
低NOx燃烧火焰可以降低烟气温度，减少烟气在高温段的停留时间，降低烟气中的氮进一步氧化的程度，从而降低NOx的整体浓度。

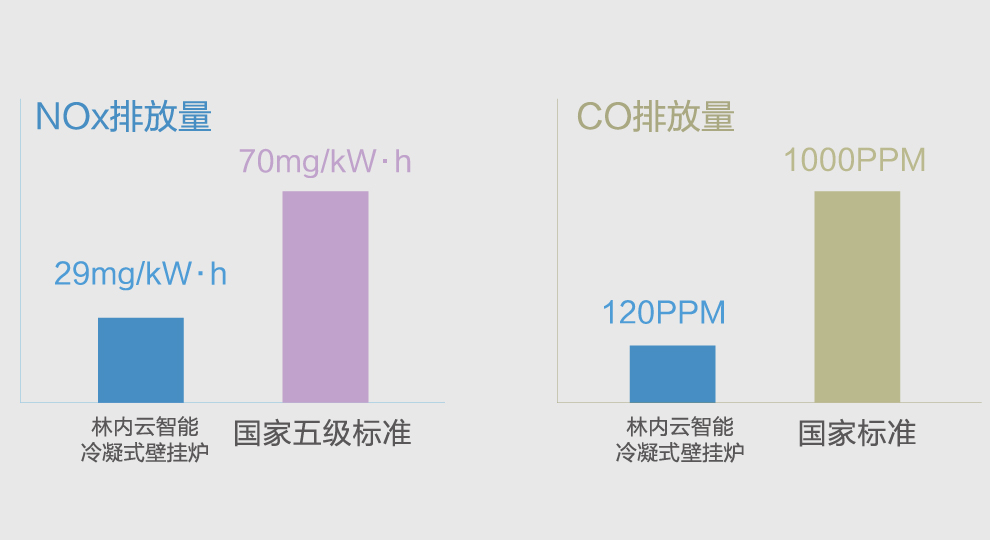

CO、NOx双低排放
Nox（氮氧化物）排放量为29mg/kW·h，优于国家五级标准
CO（一氧化碳）排放量为120ppm，优于国家标准
数据来源：天津国家燃气用具质量监督检验中心 *LL1GBD32-32K88 Plus检测数据

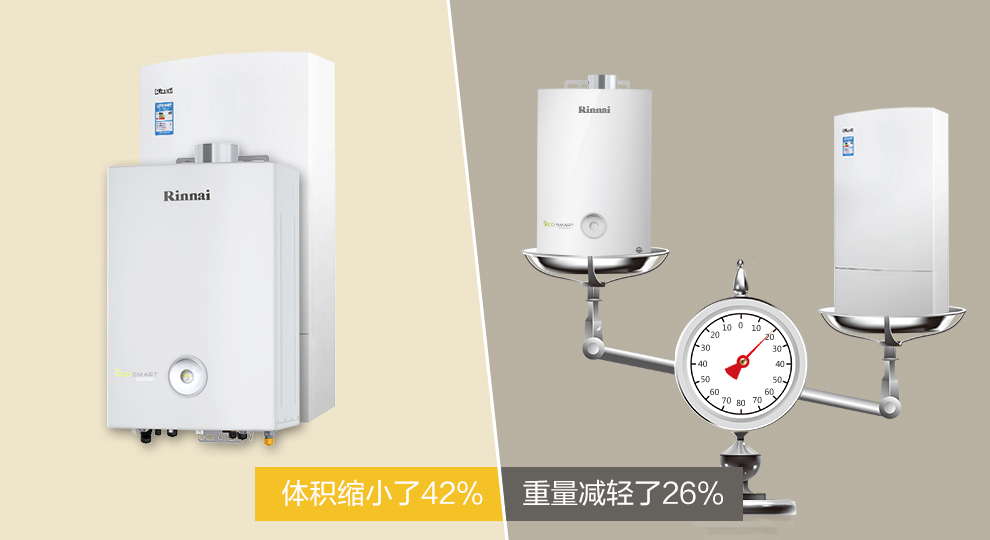

体积减小了42%
与上一代冷凝式壁挂炉（UU系列）相比，通过新的外观设计，体积缩小了42%， 而重量则减轻了26%，以减轻壁挂炉对于安装墙面的负荷，提升施工时的便利性。

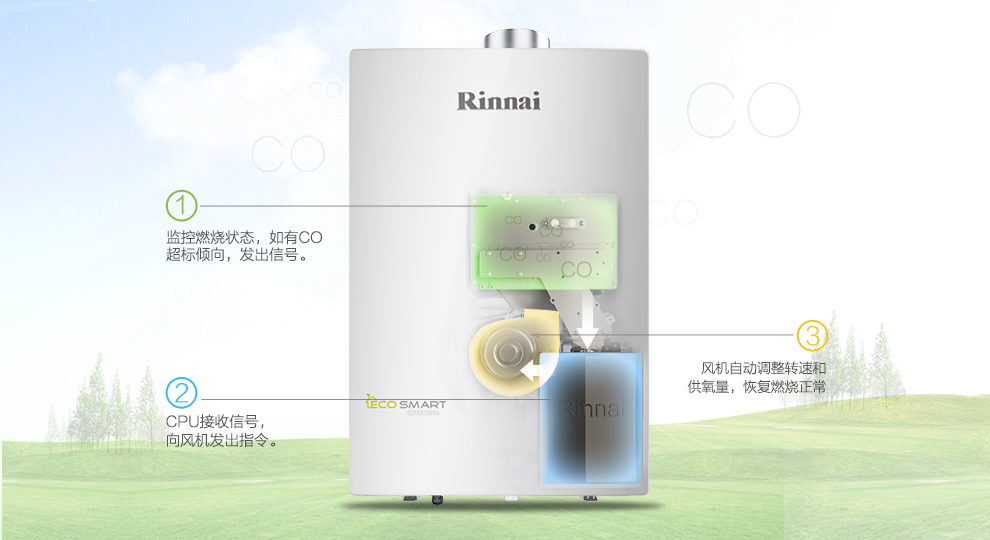

一氧化碳超标防止装置
大部分安全事故的原因是一氧化碳超标，而其主要原因是燃烧不充分。林内采用一氧化碳超标防止装置，壁挂炉会自动调整风机转速， 调整供氧量，确保燃烧充分，始终将一氧化碳控制在安全范围内，无需报警器。（发明专利号：ZL 200510104804.7）
双CPU 2×24小时监视
内置双CPU，即便一个CPU出现故障，另一CPU会检测安全问题，确保安全。

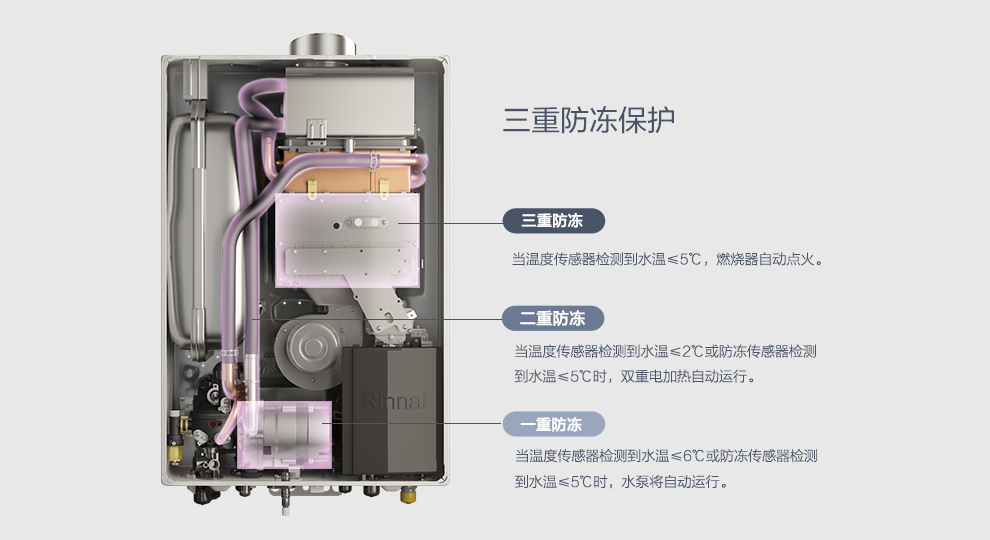

三重防冻功能
当温度传感器检测到水温≤6℃或防冻传感器监测到水温≤5℃时，水泵自动运行；
当温度传感器检测到水温≤2℃或防冻传感器监测到水温≤5℃时，双重电加热自动运行；
当温度传感器监测到水温≤5℃，燃烧器自动点火

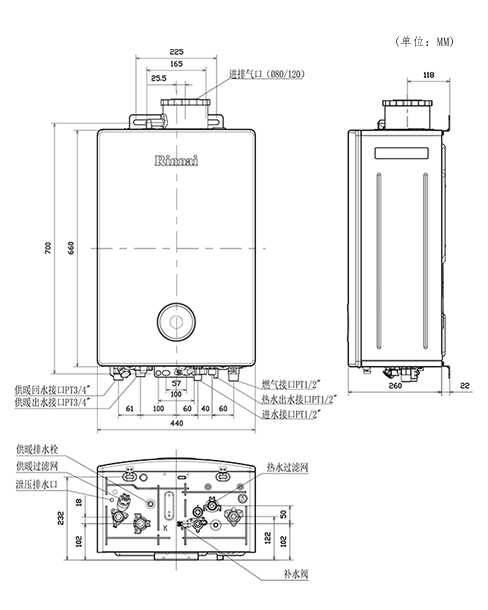

安装示意图
型号：RBS-20K87
单位：mm
